當前位置: 首頁 > 新聞中心 > 公司新聞

某大型博覽會臨時舞臺安全性檢測

發布時間: 2021-07-01


受檢鋼結構舞臺位于上海市崇明區。本次受檢對象為三處臨時搭建舞臺,其中兩處副舞臺搭建時間為2021年5月初,主舞臺搭建時間為2021年5月22日,舞臺擬拆除日期約為2021年7月2日?,F為了解該批鋼結構舞臺的安全性,上海某會展服務有限公司特委托我司對該批舞臺進行安全性檢測。





圖4.1 舞臺搭建位置示意圖(紅框區域為本次受檢舞臺)
根據舞臺檢測必要內容規定和委托方要求,針對舞臺特點和現場實際情況,本次檢測主要內容如下:
(1)舞臺及LED屏的搭建過程進行管理,監督質量安全;
(2)舞臺主體結構布置、構件截面尺寸等測繪;
(3)鋼結構節點連接情況檢測;
(4)舞臺受檢區域完損情況檢測;
(5)電氣設施檢測;
(6)根據檢測結果,結合實際情況,對鋼結構舞臺進行建模計算分析,判斷舞臺是否滿足安全使用要求,并提出相關處理建議,出具檢測報告。
5 技術依據
(1)《建筑結構檢測技術標準》(GB/T50344-2019);
(2)《鋼結構現場檢測技術標準》(GB/T50621-2010);
(3)《鋼結構施工質量驗收標準》(GB50205-2020)。
6 判定標準
(1)《建筑施工承插型盤扣式鋼管支架安全技術規程》(JGJ 231-2010);
(2)《鋼結構設計標準》(GB50017-2017);
(3)《建筑結構荷載規范》(GB50009-2012);
(4) 委托方提供的其他相關資料。
7 檢測及結果分析
7.1 舞臺工程概況
受檢鋼結構舞臺搭建位置為上海市崇明區,該批舞臺為臨時搭建,分為主舞臺、副舞臺A和副舞臺B,其中副舞臺A和副舞臺B搭建時間約為2021年5月初,主舞臺搭建時間為2021年5月22日,擬拆除日期為2021年7月2日。
主舞臺由舞臺背景墻及演出平臺兩部分組成。其中舞臺背景墻總長約16.0m,寬約6.0m,總高約7.0m,此背景墻主要由LED屏幕和兩邊花瓣形裝飾物+鋼結構支承結構組成,其中鋼結構支承結構主要采用盤扣式鋼管腳手架由若干橫桿、豎桿及斜撐組成,橫桿長2.0m,豎桿長1.5m和1.0m等,受力桿件主要為鋼管,豎向和水平鋼管直徑為48.0mm,壁厚為3.2mm,斜向鋼管直徑為42.0mm,壁厚為2.5mm,鋼材強度等級均為Q235。搭建時鑄鋼或沖壓連接輪盤焊接在立柱上,橫桿通過橫桿頭與立柱上的連接輪盤進行連接,并通過插銷進行固定。該臨時搭建結構未設置基礎。
主舞臺演出平臺總長約15.5m,寬約9.0m,平臺高度約為1.0m,主要支承結構為鋼桁架,鋼桁架水平支承結構主要采用方鋼管焊接而成的格構梁承重,豎向支承結構主要采用方鋼管焊接而成的格構柱以及三合板與方鋼管組裝而成的箱型柱墩承重,其中方鋼管截面尺寸主要為25.0mm×25.0mm,壁厚約為1.5mm。該臨時搭建結構未設置基礎。
副舞臺A和副舞臺B結構形式相同,平面布置呈對稱,均由舞臺背景墻及演出平臺兩部分組成。其中舞臺背景墻總長約12.0m,寬約1.1m,總高約3.9m,此背景墻主要由LED屏幕和兩邊異形裝飾+鋼結構支承結構組成,其中鋼結構支承結構主要采用方鋼管焊接而成的格構柱并與LED屏幕螺栓連接,其中方鋼管截面尺寸主要為30.0mm×30.0mm,壁厚約為1.5mm,該臨時搭建結構未設置基礎。
副舞臺演出平臺平面不規則,平臺長約13.0m,寬約5.8m,平臺高度約為0.6m,主要支承結構為鋼桁架,鋼桁架水平支承結構主要采用方鋼管焊接而成的格構梁承重,豎向支承結構主要采用方鋼管焊接而成的格構柱以及三合板與方鋼管組裝而成的箱型柱墩承重,其中方鋼管截面尺寸主要為25.0mm×25.0mm,壁厚約為1.5mm。該臨時搭建結構未設置基礎。
7.2 舞臺主要尺寸測繪
現場采用LeicaD2手持式激光測距儀、鋼卷尺、游標卡尺等對主舞臺、副舞臺總尺寸及構件主要截面尺寸進行測量。具體尺寸詳見附件2。
7.3 舞臺鋼結構完損檢測
為明確主舞臺、副舞臺A和副舞臺B鋼結構構件及連接節點的完損狀況,現場對主舞臺、副舞臺A和副舞臺B進行了損傷檢測。經檢測,主舞臺、副舞臺A和副舞臺B中演出平臺和背景墻的鋼結構構件基本完好,局部存在輕微銹蝕或涂層脫落現象,連接節點無明顯松動,現場LED屏及投光燈與主體結構連接完好。
7.4 電氣設施檢測
為了解舞臺受檢區域目前電氣設施狀況,現場對受檢區域進行了初步檢測。檢測結果表明,未發現電線裸露、混亂、損壞等情況,未發現漏電現象,電氣設施基本完好。具體檢測結果詳見附件1。
7.5 承載力驗算
本次采用中國某工程軟件研究所研發的結構計算軟件,對主舞臺、副舞臺建立合理的力學計算模型對其進行承載力驗算(不考慮抗震),受力圓鋼管構件,直徑為48.0mm和42.0mm,壁厚為3.2mm和2.5mm,受力方鋼管截面尺寸為30.0mm×30.0mm和25.0mm×25.0mm,壁厚均為1.5mm.鋼結構材料強度等級均為Q235,舞臺活荷載按4.0kN/m2,基本風壓取0.55kN/m2,地面粗糙度取B類.計算模型見圖7.5.1和圖7.5.2。



圖7.5.1 主舞臺計算模型示意圖

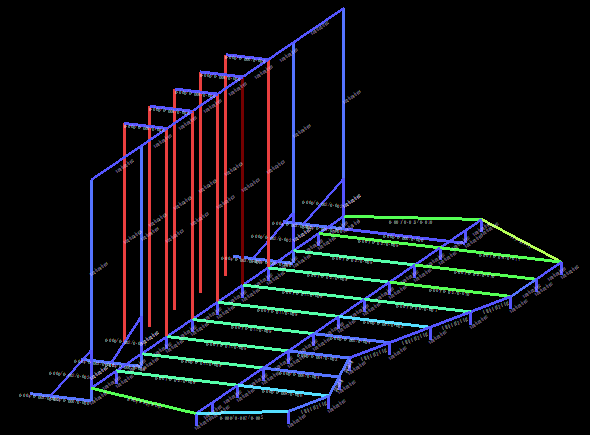

圖7.5.2 副舞臺計算模型示意圖
驗算結果表明:舞臺主要受力構件均基本滿足承載力要求。
8檢測結論與建議
8.1檢測結論
通過對該臨時搭建舞臺的現場檢測及計算分析,得出以下結論:
(1)受檢臨時搭建舞臺分別為主舞臺、副舞臺A和副舞臺B,主要由背景墻和演出平臺兩部分組成。主舞臺背景墻主要受力構件為鋼管,鋼管直徑主要為48.0mm和42.0mm,壁厚為3.2mm和2.5mm,演出平臺主要受力構件為方鋼管,構件截面尺寸主要為25.0mm×25.0mm,壁厚約為1.5mm;副舞臺背景墻和演出平臺主要受力構件為方鋼管,構件截面尺寸主要為30.0mm×30.0mm和25.0mm×25.0mm,壁厚約為1.5mm,鋼結構材料強度等級均為Q235級。
(2)檢測結果表明,主舞臺、副舞臺A和副舞臺B中演出平臺和背景墻的鋼結構構件基本完好,局部存在輕微銹蝕或涂層脫落現象,連接節點無明顯松動,現場LED屏及投光燈與主體結構連接完好。
(3)檢測結果表明,各舞臺受檢區域照明燈具安裝基本牢固、運行正常;各配電箱連接基本可靠、標志齊全,電氣設施基本完好;電氣工程基本滿足正常使用。
(4)計算結果表明,主舞臺、副舞臺A和副舞臺B主要受力構件均滿足承載力要求。
8.2建議
(1)由于該舞臺為臨時搭建,未設基礎,建議在使用過程中舞臺未經允許不得增加附加荷載;
(2)建議對局部存在的銹蝕的鋼結構構件進行除銹防腐處理;
(3)由于未設置基礎,建議有條件的情況下設置鋼拉線增強穩定性;
(4)建議在投入使用后,定期進行檢測與維護;
(5)建議在后續使用過程中注意觀察,加強對受檢舞臺的定期檢查維護,若發現節點出現松動,請及時采取有效處理措施,以免發生意外。
